  1. Згідний, багато інформації втрачено. Частину вже відновили але на це йде дуже багато часу!
  2. Що саме вас цікавить? Які проблеми з автівкою? З картинками проблема так як вони були розмі щені на сторонньому ресурсі і зараз до них немає доступу.
  3. Описание блоков предохранителей и реле Opel Vectra C/Signum Z19DTH, 2006-2008 Перейти на страницу скачивания файла
  4. Давайте спробуєм так. Переходьте за посиланням та тисніть кнопку завантажити!
  5. Програмирование ксенона с помощью OP-COM на Opel Vectra С Для данной процедуры понадобится диагностический сканер OP-COM 1. Войти в раздел Body 2. Войти в модуль UEC (для прошивки передних фар) 3. Нажать кнопку Programming 4. Нажать кнопку Program Variant Configuration 5. В разделе Xenon Headlamps выбрать вариант Present и нажать кнопку Program 6. Подтвердить серъёзность Ваших намерений нажатием кнопки «Да » 7. Убедиться в успешной прошивке модуля UEC
  6. OP-COM: Привязка (программирование) ключей. Как привязать новый ключ Опель к автомобилю Всем доброго времени суток. Как привязать новый ключ к автомобилю Опель? . Привязка ключа занимает не больше минуты. Для это требуется: ор-сом, авто, привязанный ключ и новый ключ, который будем программировать. 1. Вставляем рабочий (уже привязанный) ключ, я всегда завожу авто, хотя должно быть достаточно включенного зажигания. Запускаем ОП-КОМ. Выбираем год авто и модель: 2. Выбираем блок «Кузов»: 3. Далее выбираем «Иммобилайзер»: 4. В открывшемся окне нажимаем «Программрование»: 5. Нажимаем «Программирование иммобилайзера»: 6. Нажимаем «Защитный код», вводим его, нажимаем ОК (у меня бумажка с кодом была прикреплена к одной из книжек, но точно не сервисной): 7. Нажимаем «Программировать ключи». После этого вылезет окошко с просьбой вставить не запрограммированный ключ. Вытаскиваем рабочий ключ, вставляем новый и включаем зажигание. Нажимаем YES. 8. Процедура завершена, о чем будет написано в соответствующем окошке:
  7. Автомобили Vectra-C и Signum очень схожи с точки зрения электронной начинки. Фактически электроника этих машин представляет собой локальную сеть из специализированных микроконтроллеров, объединенных между собой CAN шиной. А сейчас разберемся с возможностями программирования функций, которые доступны в различных модулях автомобилей. С помощью прибора OP-COM подключаемся к блокам и добираемся до функций программирования по пути Programing -> Program Variant Configuration . Для доступа попутно потребуется ввести security code , который нужно взять из car pass вашего автомобиля. Обратим внимание, что некоторые функции могут быть недоступны (Not Available). Это связано с тем, что существует множество модификаций блоков от различных производителей и для различных комплектаций. Отдельные функции могут не поддерживаться в некоторых блоках. Структура автомобильной информационной бортовой сети Vectra-C имет много общего с сетью автомобиля Astra-H. В Vectra-C также имеются три CAN шины, которые объеденные шлюзами. Однако набор модулей на этих шинах несколько отличен от набора в Astra-H. Сделаные скриншоты из программы OP-COM дают представлени о наборе модулей и составе информационных шин. Конфигурация и состав блоков на шинах программируется сканером OP-COM или Tech-2. BCM (Body Control Modulle ) — Vectra-C Кузовной центр электроники. Располагается слева внизу от водителя и отвечает за работу кузовной электроники в передней части автомобиля. Для программирования Program Variant Configuration доступны следующие функции: Quiescent Current Optimization — оптимизация тока покоя Not Active / Active Driver Location расположение водителя Left Hand Drive / Right Hand Drive Body Type — тип кузова Vectra-C: Notchback — Hatchback — GTS / Signum — Station Wagon w.o. Power Tallgate / Station Wagon with Power Tallgate Trunk Swith Function — Переключатель крышки багажника Trunk Release Only / Open Trunk or Trunk Swith Not Present Air Conditioning — Кондиционер воздуха Not Present / Reguated (ECC) / Unregulated (AC) Rear Window Lift — Задние секлоподъемники Not Present / Present Fog Lamps Front — Передние противотуманные фонари Not Present / Present Rear Courtesy Lights — Задние лампы подсветки салона Not Present / Present Front Cigarette Lighter — Подсветка переднего прикуривателя Not Present / Present Automatic Light Sensor — Датчик дневного света Not Present / Present Country Code — Код страны Not Present /... Inclinat. Sensor — Датчик наклона Not Present / Present DCL — Daedlock Functionality (Central Door Lock) — Центральный замок Not Present / Present Trunk Release Time — Время после нажатия кнопки открытия багажника, в течении которого можно будет открыть багажник 30 Seconds / 5 Minutes CDC — Непрерывное управление демпфированием. Not Present / Present Turn Indicator Automatic — Автоматический индикатор поворотов Enable / Disable DCL — Doors Unlocking Function — Функция разблокирования дверей other Country / England, Australia, New Zealand ???? — Мигание при открытии/закрытии или активир. злектрической задней двери Fast blink / Slow blink Trunk Release Function — Функция разблокирования багажника Old Finction / New Function Power Tailgate Function — Функция электрической задней двери Открывание только со стояночным тормозом / Открывание без стояночного тормоза Brake Pads Sensor — Датчик износа тормозных колодок Not Present / Present CIM (Column Integration Module) Центр управления электроникой расположенный на рулевой колонке. Выполняет функции шлюза между шинами CAN и так же отвечает за работу штатного иммобилайзера . Program Variant Configuration Code Index — Текущий кодовый индекс 008 Code Version — Версия 02 Country Code — Код страны Other Countries / ??? Transmission Type — Тип трансмиссии Automatic / Manual Transport Mode — Режим транспортировки Inactive / Active Rear Wiper — Задний стеклоочиститель Present / Not Present Cruise Control — Круиз контроль Present / Not Present Steering Whell Control — Управление на рулевом колесе Not Present / Buttons / Колесо прокрутки Wiper Stalk Location — Расположение рычага управления щетками стеклоочистителя Right Side / Left Side Info Display Switch — Переключатель инфодисплея Precent / Not Precent DDM (Driver Door Module) Блок управления электроникой двери водителя. Program Variant Configuration DD Window Lifter Select Switch (Driver Door) — Переключатель управления стеклоподъемниками водительской двери. Present / Not Present Alarm — Тревога Present / Not Present Driver Location — Расположение водителя . Left Side / Right Side Electr. Foldable Mirror (Electrical) — Электрически складывающееся зеркало Present / Not Present Electr. Seat Memory (Electrical) — Электрически подстраиваемое сидение с памятью Present / Not Present CDL — Deadlock Functionality (Central Door Lock) — Центральный замок Present / Not Present Rain Sensor Comfort Close — Закрытие окон по сигналу с датчика дождя Present / Not Present Exterior Mirror Heating — Обогреватель внешнего зеркала заднего вида Present / Not Present Comfort Opening — Комфортное открывание Present / Not Present Outside-Mirror Synchronisation — Синхронизация внешних зеркал. Enabled / Disabled Inside Light — Внутреннее освещение Present / Not Present Electrical Inside Lock Sensor — Датчик внутреннего электрозамка. ?? Present / Not Present Passenger Switchpanel for PWL, CDL and Trunk — Панель управления замками со стороны пассажира Present / Not Present UEC (Underhood Electrical Center) Блок управления электроникой передней части автомобиля. Program Variant Configuration Xenon Headlamps — Ксеноновые лампы головного света. Present / Not Present Fog Lamps Front — Передние противотуманные фары Present / Not Present Daytime Running Light — Дневные ходовые огни . Disabled / Variant 1 / Variant 2 / Variant 3 / Variant 4 Rear Wiper — Задний стеклоочиститель Present / Not Present Rain Sensor — Датчик дождя. Present / Not Present Headlamp Washers — Омыватели фар Present / Not Present Transmissin Type -Тип трансмиссии . AT-CVTronic / Manual /??? Body Type — Тин кузова NB-HB-GTS / Signum / Notchback Lite at «Ignition OFF» — Свет при выключенном зажиганиии Liw Beam / Park Lamp IPC (Instrument Panel Cluster) Модуль приборной панели. Расположен в приборной панели и служит для индикации состояний датчиков и спидометра . Program Variant Configuration Code Index — Кодовый индекс 002 Code Version — Версия кода 04 Engine Type — Тип двигателя Y20DTH / ?? ? Driver Location расположение водителя Left Hand Drive / Right Hand Drive Overspeed Warning (Gulf States) — Сигнал превышения скорости Inactive / Active TPMS (Tyre Pressure Monitoring System) — Система конроля давления в шинах Present / Not Present Cruise Control — Круиз контроль Present / Not Present Trailer Hitch?? Present / Not Present Fog Lamps Front — Передние противотуманные фары. Present / Not Present Park Pilot — Парковочный радар Present / Not Present AHL/AFL (Headlanp Levelinf) — Автоконтроль уровня головного света в AHL/AFL Present / Not Present Traction Control Управлени тягой Present / Not Present CDC (Continuous Damping Control) — Система непрерывного управления демпфированием Present / Not Present Flexible Service Interval Гибкий сервисеый интервал Present / Not Present REC (Rear Electrical Center) Задний центр электроники. Program Variant Configuration Car Body Style — Тип кузова Notchback / Hatchback -GTC / Signum / Sta.Wag. w.o. PT / Sta.Wag. with PT Rain/Light Sensor — Датчик дождя / света Present / Not Present Rear Windows Powerlifter — Задние стеклоподъемники Present / Not Present Rain Sensor Comfort CloseДатчик закрытия окон при дожде Not Present / Rain Sensor and Deadlock present Interior Morror Dim Function — Функция затемнения салонного зеркала заднего вида ?? Present / Not Present Heated Rear Seat — Обогрев задних сидений Present / Not Present Fog Lamps Rear — Задние противотуманный фонарь Left Side / Right Side Daytime Running Light — Дневные ходовые огни . Disabled / Variant 1 / Variant 2 / Variant 3 / Variant 4 Trailer Reverse Light Monitoring — Контроль ламп заднего хода прицепа Present / Not Present Trailer Fog Light Monitoring — Контроль ламп противотуменного фонаря прицепа Present / Not Present Trailer Brake Light — Тип задних томозных сигналов прицепа Balb / LED ?????Аварийный стоп сигнал Not Available Country — Страна . Not Available/ EU Countres (Euro Union) EHPS (Electrohydraulic Power Steering) Электро-гидравлический усилитель руля. Program Variant Configuration ESP (Electronic Stability Program) — Электронная система динамической стабилизации
  8. Виправив і перевірив, на даний час псилання працює! Буду з'ясвувати чoму з часм псилання перестає працювати.
  9. Где то потерялся человек. А может уже решил свою проблему.
  10. Да, я видимо упустил этот момент, почему то мне казалось что у тебя 2,0 а это С20NE и Мотроник. С Симтек сканер работает а вот с Мультек я не обладаю такой инфой. Хотя, с другой стороны, твой автомобиль (год выпуска, марка двигателя и т.д.) в списке самой программы доступен? Я правильно понимаю? Если так то пробуй поиграться с годом выпуска авто или с маркой двигателя. например не 1.8 а попробуй 1.6 главное чтоб система управления впрыском тоже была такая же как у тебя. Например с Омегой Б такие манипуляции часто помогают. Удачи!

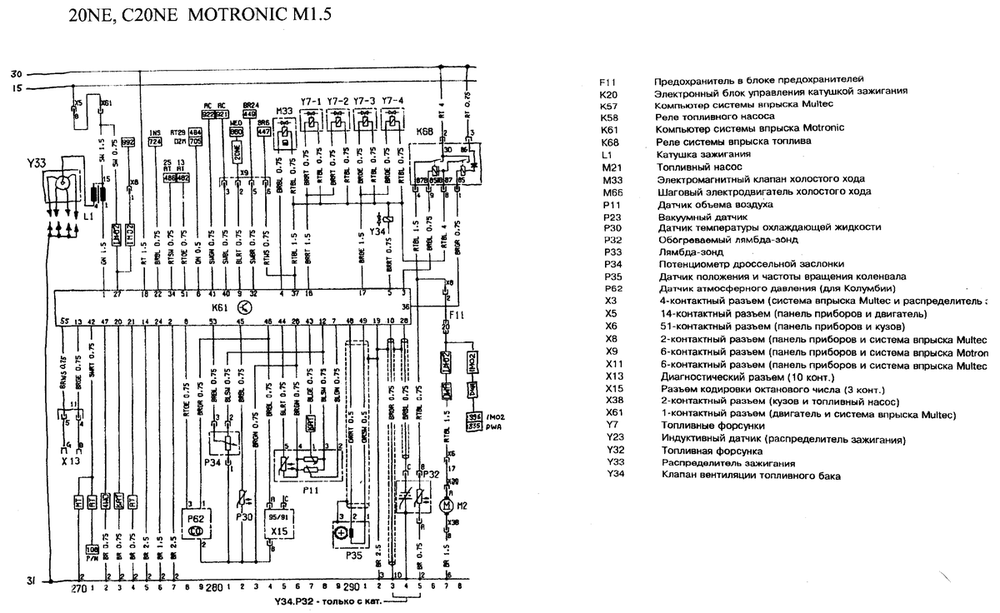

  11. Сейчас с драйвером все нормально. Программа видит девайс но он не коннектится с ЭБУ. Проблема может быть в настройках ком порта, софт может не дружить с Мотроник 1.5. Настройки COM порта (в твоем случае COM3) все поменял как описано в этой теме? Время ожидания, размер буфера, скорость передачи данных. В теории такой Opel Scaner должен работать с Мотроник 1.5. но, лично у меня практити использования его с Opel Vectra A, Opel Omega A нет. Если с настройуами СОМ порта все в порядке то лопробуй найти в нете програмку Motronic diagnost 1.21 Она заточена под Motronic Ml4.1 и M1.5 и под такие двигателя 20NE C20NE 20SE C20SEH C24NE C26NE C30LE C30NE
  12. Скинь фото своего девайса.
  13. Потому что драйвер не установлен. И пока винда не увидит сканер все манипуляции с программой бессмысленны.
  14. При покупке опель сканера тебе должны были дать программу и драйвера к нему. при первом подключении сканера к компу винда должна была запросить установку драйвера для нового устройства. Папка с драйверами должна находится в папке с программой. После установки драйвера на устройство винда попросит еще установить драйвер виртуального СОМ порта. Если все сделано правильно то знак вопроса в диспетчере устройств должен исчезнуть и еще должен появиться виртуальный СОМ порт ( например СОМ5). Далее запускаешь прогу и в настройках программы устанавливаешь этот же порт к которому подключен опель сканер, то есть СОМ5. З.Ы. Программу устанавливай только ту что дал продавец , С другой сканер может не работать.
  15. Повторюсь, если у тебя разъем 10-ти пиновый то тебе понадобится еще и переходник на 16-ть пинов
  16. Какой разъем диагностики у тебя? Подозреваю что десятипиновый как и в Омега А. Если так то помимо самих сканеров нужен еще и переходник с 10-ти пинов на стандартный OBD 16 пинов. Подключение к твоему авто по шине K-Line. Но если и получится подключиться то функционал обеих приборов будет сильно обрезан . Скорее всего тебе нужна будет программа Motronic Diagnost Программа Motronic Diagnost предназначена для диагностики автомобилей марки Opel с системами управления Motronic ML4.1 и M1.5 (двигатели C20NE, 20SE, C20SE, C24NE и др.) Возможности программы Вывод на экран основных параметров работы двигателя: Обороты двигателя Температура охлаждающей жидкости Температура всасываемого воздуха Напряжение АКБ Напряжение лямбда-зонда или потенциометра CO Напряжение расходомера воздуха Угол зажигания Длительность впрыска Нагрузка ДВС Адсорбер Если не ошибаюсь, то это все что можно увидеть в твоем автомобиле. Программа Опель сканера так же должна работать но больше параметров она все равно не покажет.
×
×
