Проверка катушки зажигания двигателей X25XE, X30XE


Рекомендуемые сообщения

  • Админ

Катушка зажигания

Проверка напряжения питания - Рисунок 1









ПРИМЕЧАНИЕ. Перед проведением проверки необходимо отключить многоконтактный разьем форсунок, чтобы избежать повреждения каталитического нейтрализатора.



- Убедитесь, что зажигание выключено.
- Снимите верхнюю крышку двигателя.
- Отсоединить разъем мультиплексора зажигания.
- Включить зажигание.
- Проверьте напряжение между клеммой многожильного жгута и землей.

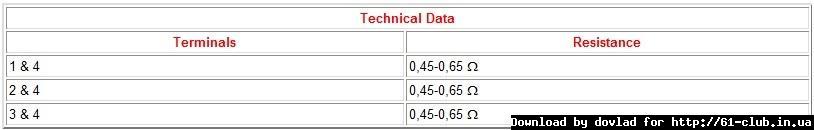

Проверка сопротивления первичной обмотки - Рисунок 2









- Убедитесь, что зажигание выключено.

- Снимите верхнюю крышку двигателя.

- Отсоединить разъем мультиплексора зажигания.

- Отсоедините высоковольтные провода катушки зажигания.

- Проверьте сопротивление между низковольтными клеммами зажигания.

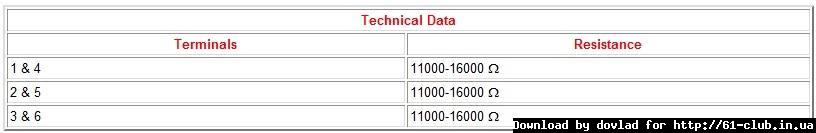

Проверка сопротивления вторичной обмотки - Рисунок 2






- Убедитесь, что зажигание выключено.
- Отсоединить разъем мультиплексора зажигания.
- Отсоедините высоковольтные провода катушки зажигания.
- Проверьте сопротивление между высоковольтными соединениями катушки зажигания.
