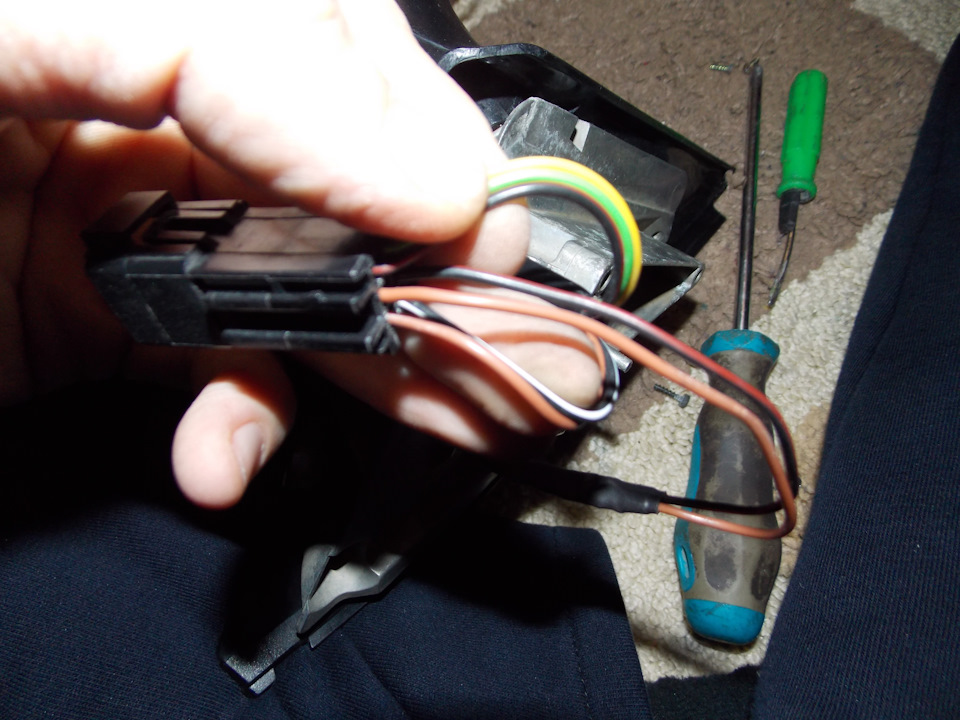

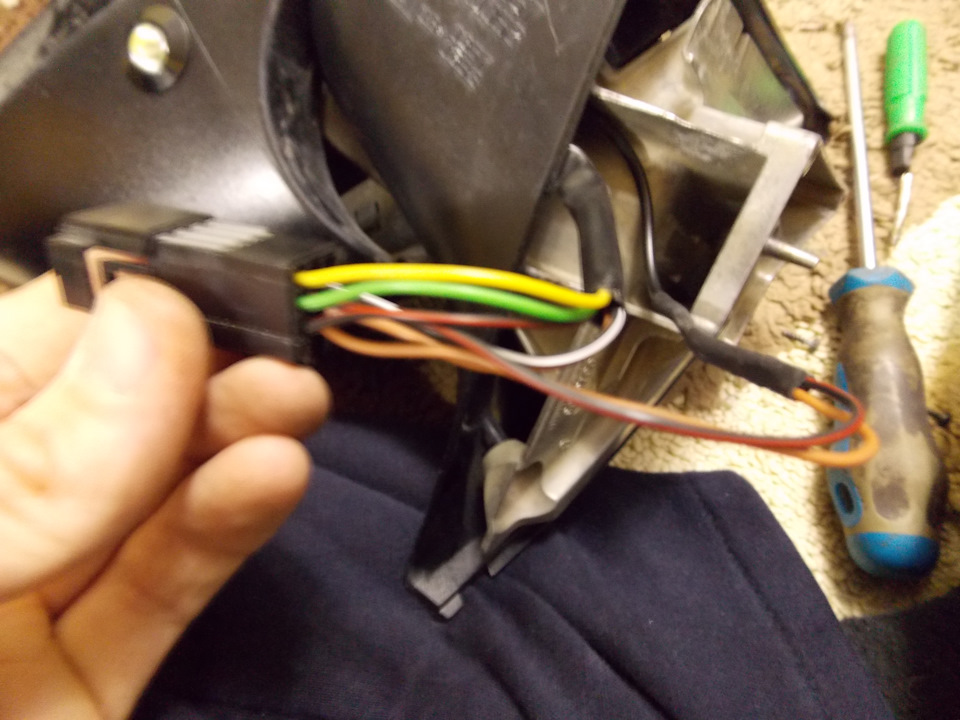

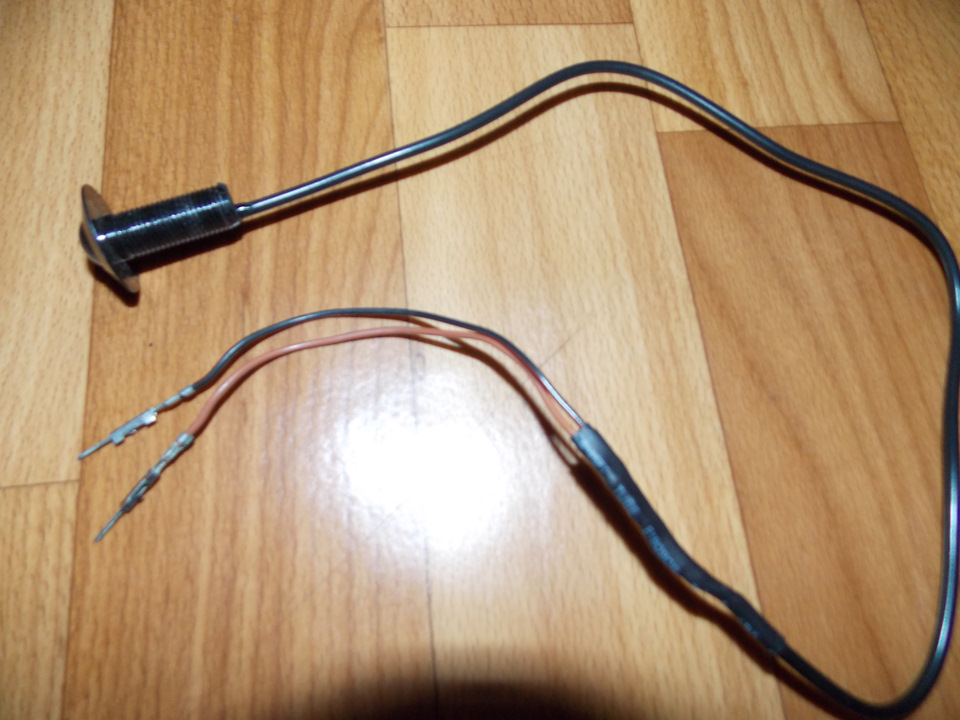

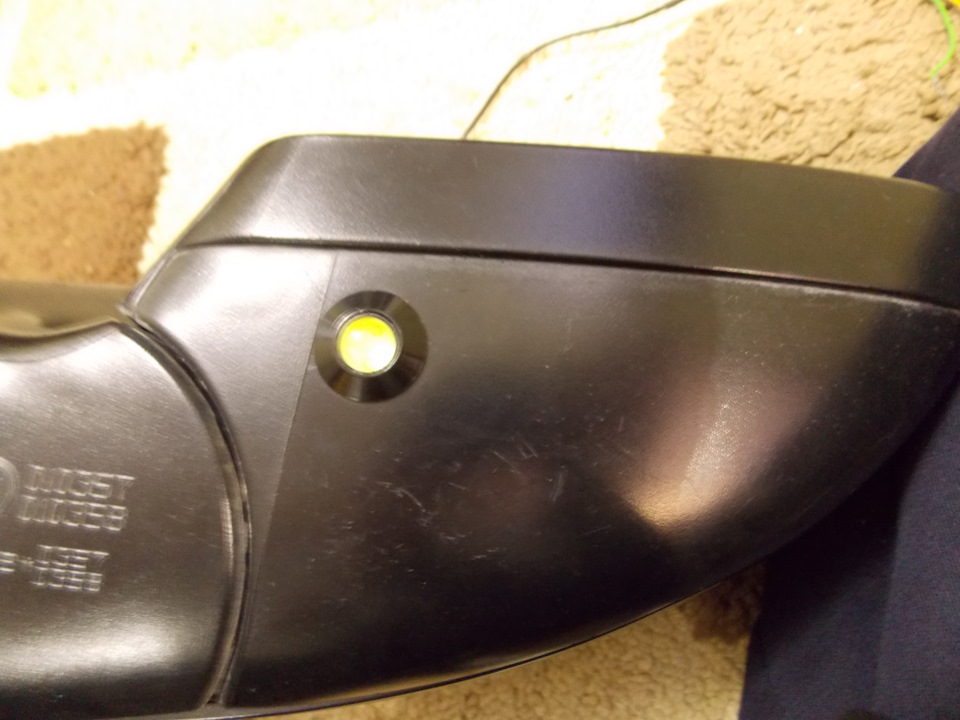

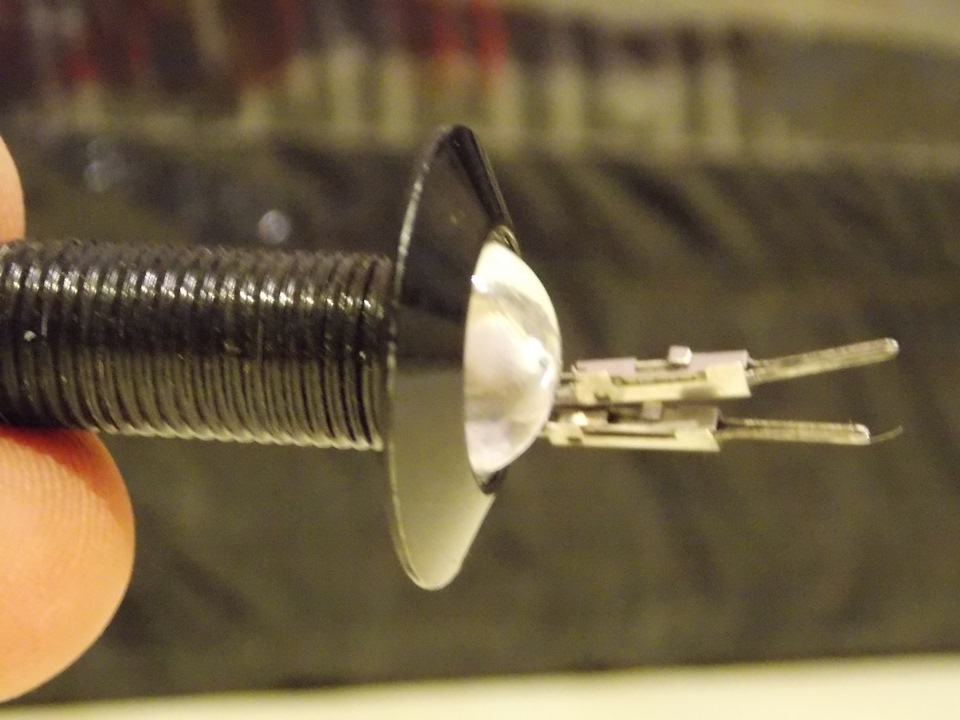

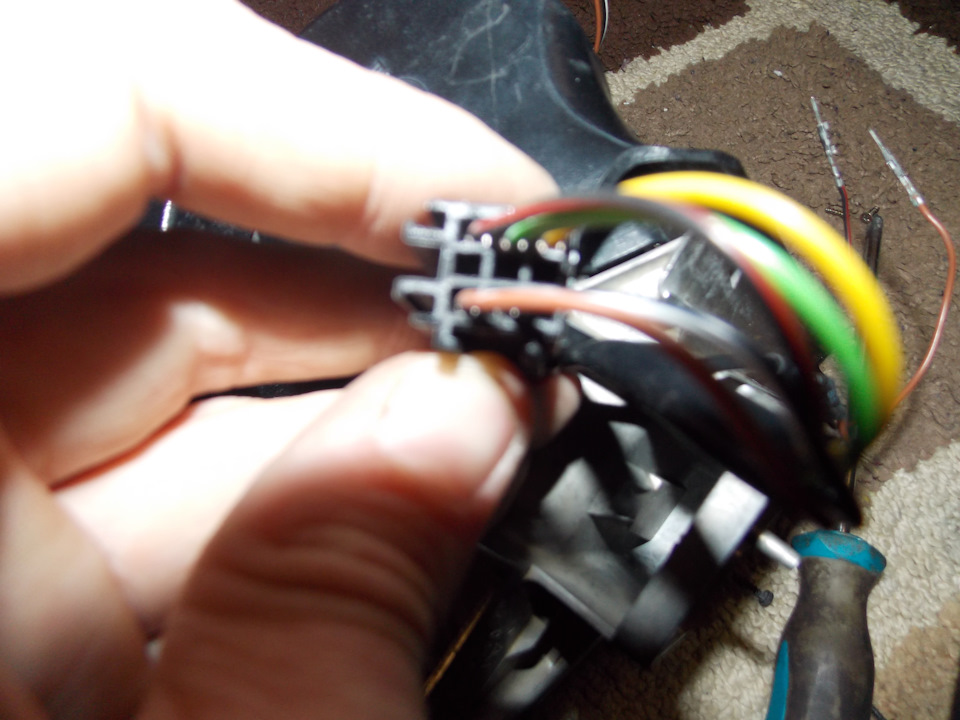

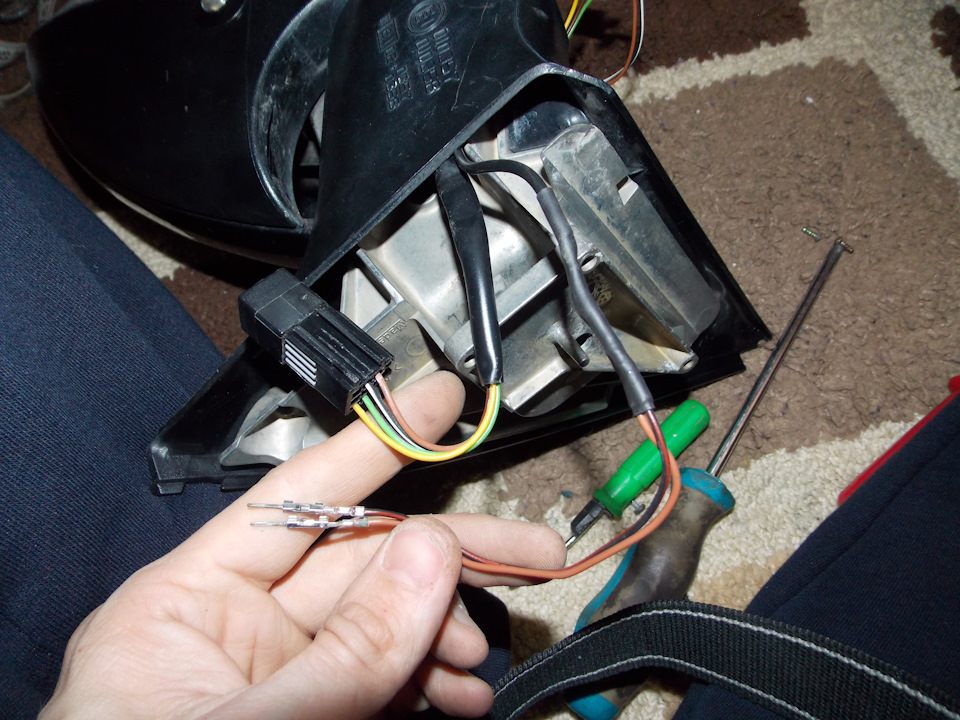

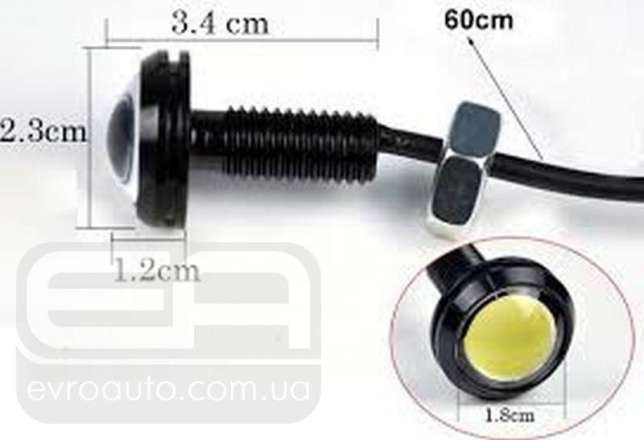

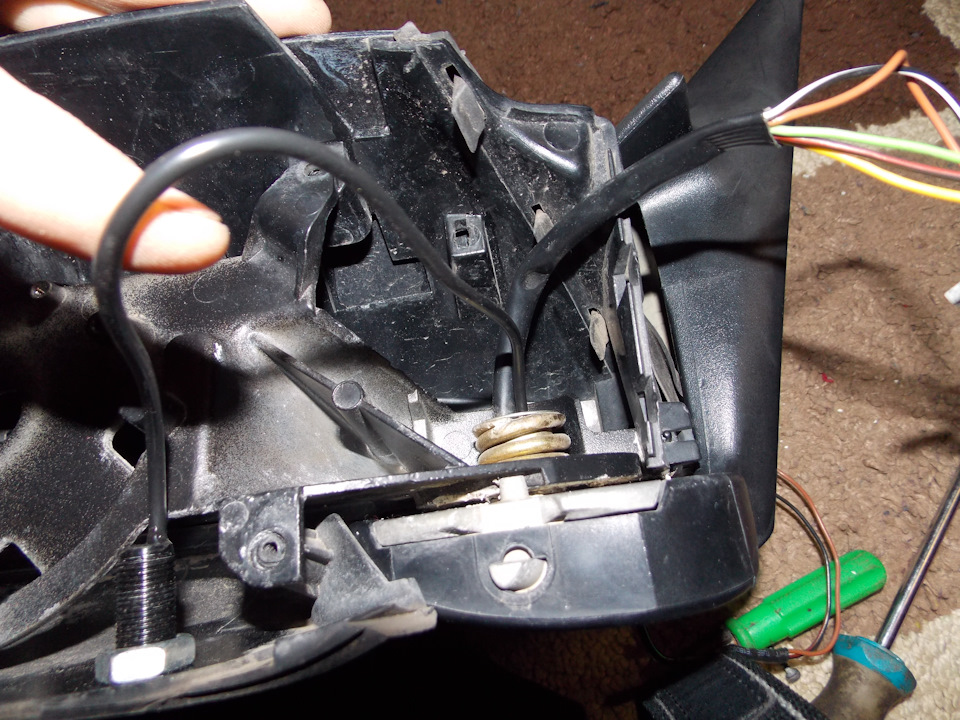

Andrijko Опубликовано 14 декабря, 2016 Поделиться Опубликовано 14 декабря, 2016 (изменено) Всем привет. Уже может с год наблюдаю в записях на разных инет ресурсах — запись о подсветке боковых наружных зеркал. У каждого свои варианты и каждый по своему интересен — выбирай любой ) Ну и понятное дело желание установить такую подсветку в Омегу было давненько. Для реализации своего желания я выбрал врезку готового диода под названием "Орлиный глаз" ))) — просто, без заморочек с пайкой резисторов и диодов. Но был один нюанс — эти "глаза" через чур были "выпучены", т.е. линза данного диода была прикреплена на толстую основу — такие как на фото ниже когда интересовался данной подсветкой, то говорили что эти диоды "орлиный глаз" есть на более тонкой основе. В продаже у нас в Украине я их нашел только месяц назад, мож раньше просто плохо искал — х.з.И вот они у меня Сегодня выделили мне пару часиков свободного времени, и я решил потихоньку все таки начинать делать подсветку, так как спешить не хочу — хочу все подсоединить через родные фишки, так как в них есть свободные места для доп пинов, ну и шоб провода лежали в заводском жгуте — ну мало ли когда то придется опять снять зеркало иль еще чего — а придется резать проводку если все подсоединять напрямую — это короч не наш метод ;) ))))Сняв зеркала с омеги, и поснимав уже с них дома зеркальный элементы — примерно на глаз, что б нигде не мешало, просверлил дырки в зеркалах для "орлиного глаза" ))))Получились вот такие дырдочки ) Вставил доиды в зеркала и прикрутил их — результат Вот так сам диод прикручен внутри зеркала, повороту самого зеркального элемента не мешает. Из за зеркального элемента самой гайки не видно. Теперь нам нужно провести проводку. Я решил ее провести рядом с заводской, для этого пришлось чуток разобрать зеркало. Сначала разложить его в обратную сторону и снять панельку зеркала, что б был больше доступ: Провод протянул и заранее припаянные пины вставил в фишку зеркала: Продолжение по подключению и как оно работает (хотя эт не новость — видели уже милион раз :)))) ) в следующей части, пока холодно оч, не хочется даж сидеть в гараже.Мож чуток потеплеет и продолжим работу ) … Изменено 14 декабря, 2016 пользователем Andrijko Kuzka, NVD, dovlad и 1 другой 4 Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
skript-02 Опубликовано 16 декабря, 2016 Поделиться Опубликовано 16 декабря, 2016 это лишне , шо оно тебе будет освещать ? крило Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Andrijko Опубликовано 16 декабря, 2016 Автор Поделиться Опубликовано 16 декабря, 2016 это лишне , шо оно тебе будет освещать ? крило ну примерно как-то так получится Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Админ Kuzka Опубликовано 17 декабря, 2016 Админ Поделиться Опубликовано 17 декабря, 2016 Не сильно ярко? Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Админ Kuzka Опубликовано 17 декабря, 2016 Админ Поделиться Опубликовано 17 декабря, 2016 А от чего и как они включаются? Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Andrijko Опубликовано 17 декабря, 2016 Автор Поделиться Опубликовано 17 декабря, 2016 А от чего и как они включаются? пока думаю к плафону салонному подключить, но есть мысль от доп канала сигналки та нормально, а зачем же его ставить если б светил ели как ;) Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Админ dovlad Опубликовано 17 декабря, 2016 Админ Поделиться Опубликовано 17 декабря, 2016 Подключать нужно, скорее всего, от доп канала сигналки. Ведь задача этих диодов осветить путь к автомобилю. Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Andrijko Опубликовано 17 декабря, 2016 Автор Поделиться Опубликовано 17 декабря, 2016 (изменено) Подключать нужно, скорее всего, от доп канала сигналки. Ведь задача этих диодов осветить путь к автомобилю. та да, но вот как? - надо подумать - я еще не совсем дорос до такого )) просто в омеге Б все управлется минусом - и вот тут загвоздочка у мну - как куда шо правильно подключить, нужно ли какое-то реле ставить если через доп канал (свободный есть) сигналки??? Изменено 17 декабря, 2016 пользователем Andrijko Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Админ dovlad Опубликовано 18 декабря, 2016 Админ Поделиться Опубликовано 18 декабря, 2016 Как правило все доп каналы сигналки слаботочные, ток нагрузки на них не должен превышать 50мА. Следовательно реле нужно будет в любом случае. Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться

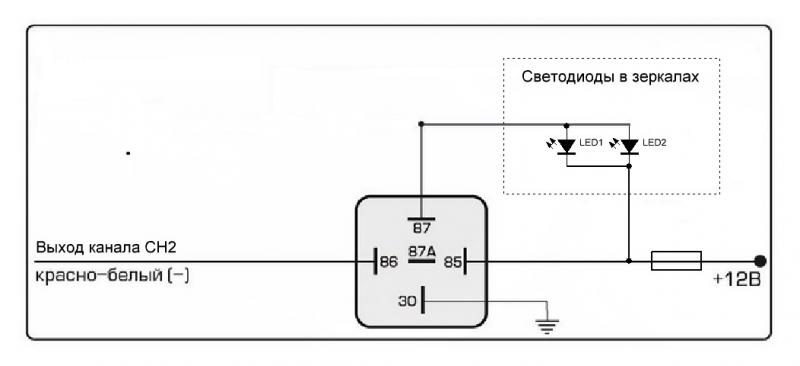

Andrijko Опубликовано 18 декабря, 2016 Автор Поделиться Опубликовано 18 декабря, 2016 (изменено) Как правило все доп каналы сигналки слаботочные, ток нагрузки на них не должен превышать 50мА. Следовательно реле нужно будет в любом случае. релюха есть у меня в коробке от сиги. вот схемы с мануала сиги как у меня - просто какую схему выбрать? и плюс у меня с схемы выпадает концевик двери - и я шот запутался в 3 березах - шо куда подключать ((( а еще большая заминка с зеленым проводом (( - так он у меня уже подключен к проводу что идет на концевики. схема 1 СХЕМА 2 СХЕМА 3 Изменено 18 декабря, 2016 пользователем Andrijko Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Andrijko Опубликовано 18 декабря, 2016 Автор Поделиться Опубликовано 18 декабря, 2016 Как правило все доп каналы сигналки слаботочные, ток нагрузки на них не должен превышать 50мА. Следовательно реле нужно будет в любом случае. ну у мну эти диоды 2 шт по 3W каждый - тоже надо реле ставить? Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Админ dovlad Опубликовано 18 декабря, 2016 Админ Поделиться Опубликовано 18 декабря, 2016 Андрюха опиши алгоритм как ты хочешь чтоб они работали а я нарисую тебе схему. Я так понимаю они не должны работать в паре с салонным освещением и с концевиками дверей? З.Ы. На диодах никогда не указывается мощность, даже в справочной литературе указывается ток и напряжение. А уже исходя из этих данных модно вычислить мощность. Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Andrijko Опубликовано 18 декабря, 2016 Автор Поделиться Опубликовано 18 декабря, 2016 (изменено) Андрюха опиши алгоритм как ты хочешь чтоб они работали а я нарисую тебе схему. Я так понимаю они не должны работать в паре с салонным освещением и с концевиками дверей? З.Ы. На диодах никогда не указывается мощность, даже в справочной литературе указывается ток и напряжение. А уже исходя из этих данных модно вычислить мощность. я сначала хотел подключить к центральному плафону, но теперь передумал - так как если при езде включить свет в салоне, то эти диоды тоже буду включаться, ну как бы мне пофиг, но вот как то думаю будет не ахти на трассе для других водителей, за такое можно наверное и в глаз получить ))) я теперь решил что лучше кинуть эти 2 светодиода на доп канал сигнализации (вежливая подсветка, она у мну не подключена к плафону салона) - хочу что б когда снял с охраны, загорались в зеркалах эти два диода. Изменено 18 декабря, 2016 пользователем Andrijko Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Админ dovlad Опубликовано 18 декабря, 2016 Админ Поделиться Опубликовано 18 декабря, 2016 Схема проще чем ты думаешь. Andrijko 1 Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Админ dovlad Опубликовано 18 декабря, 2016 Админ Поделиться Опубликовано 18 декабря, 2016 Бля, Андрюха только сейчас допер что ты говорил о светодиодах 3 ватта каждый. А мне в голову залипло реле сигналки с нарисованным на схеме рядом обычным диодом. Извиняюсь мощные осветительные светодиоды действительно маркируются в ваттах. Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Andrijko Опубликовано 18 декабря, 2016 Автор Поделиться Опубликовано 18 декабря, 2016 Извиняюсь мощные осветительные светодиоды действительно маркируются в ваттах. та я ж даже и не спорил буду подключать по твоей схемке. спасибо Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Админ dovlad Опубликовано 18 декабря, 2016 Админ Поделиться Опубликовано 18 декабря, 2016 Будут вопросы обращайся, всегда рад помочь. Andrijko 1 Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться

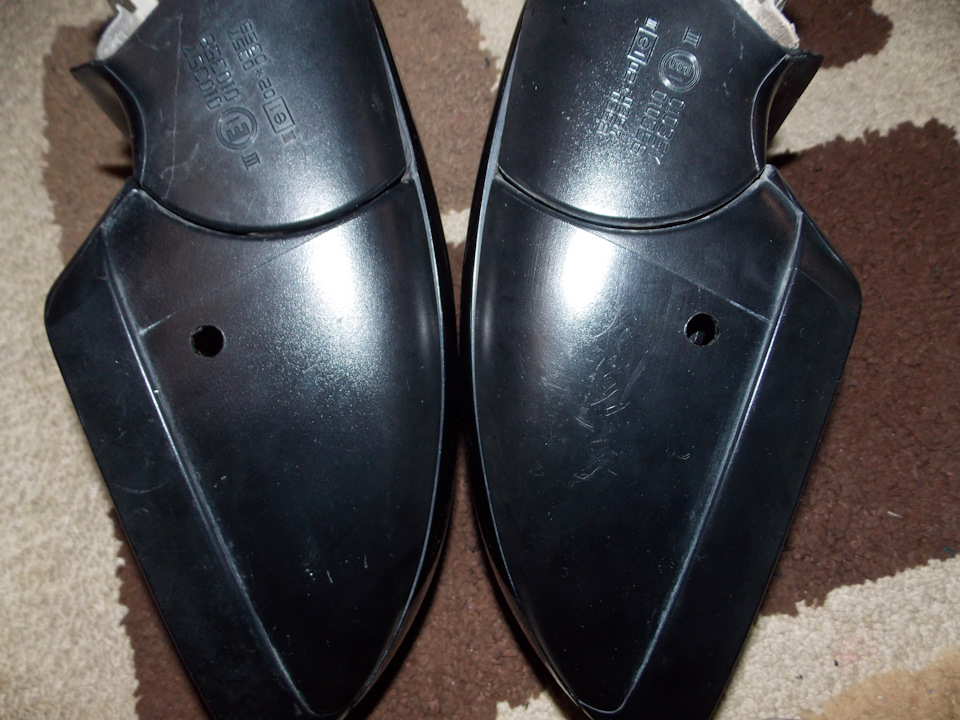

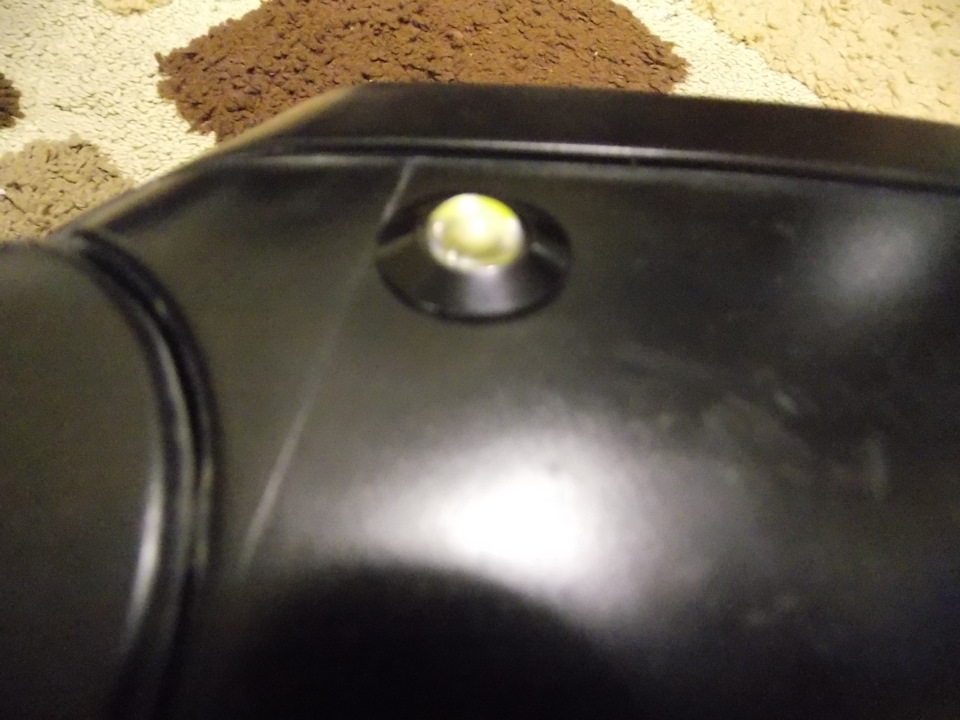

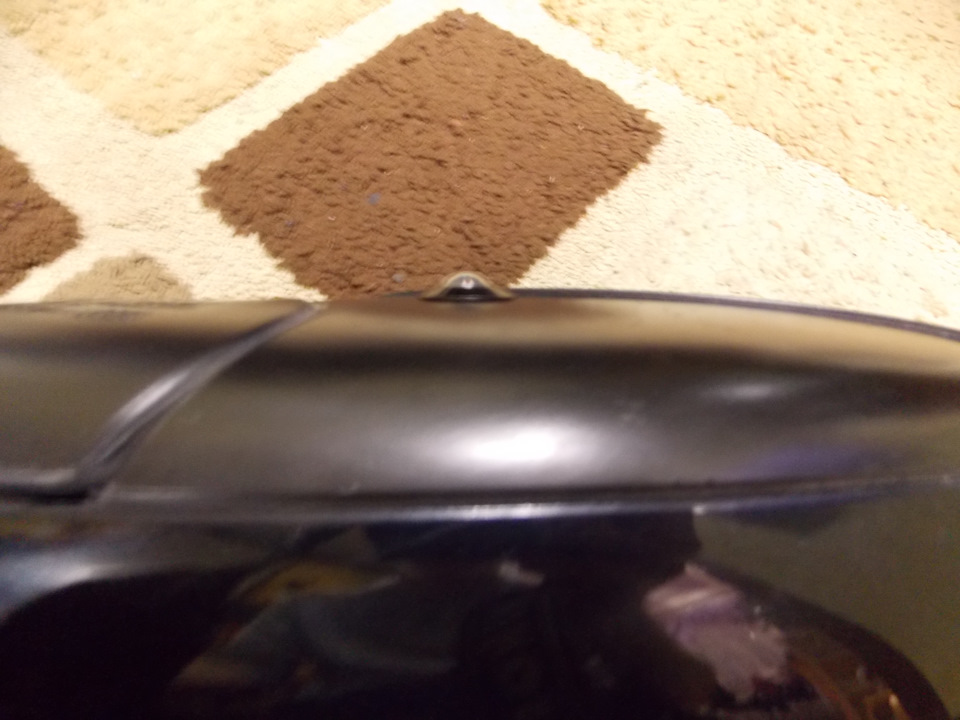

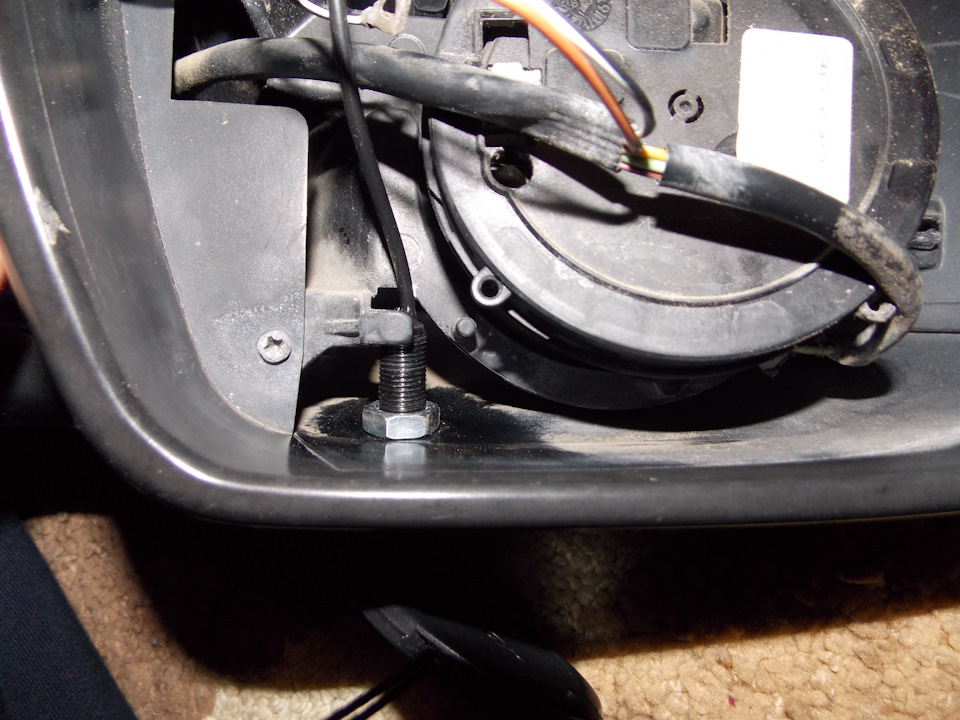

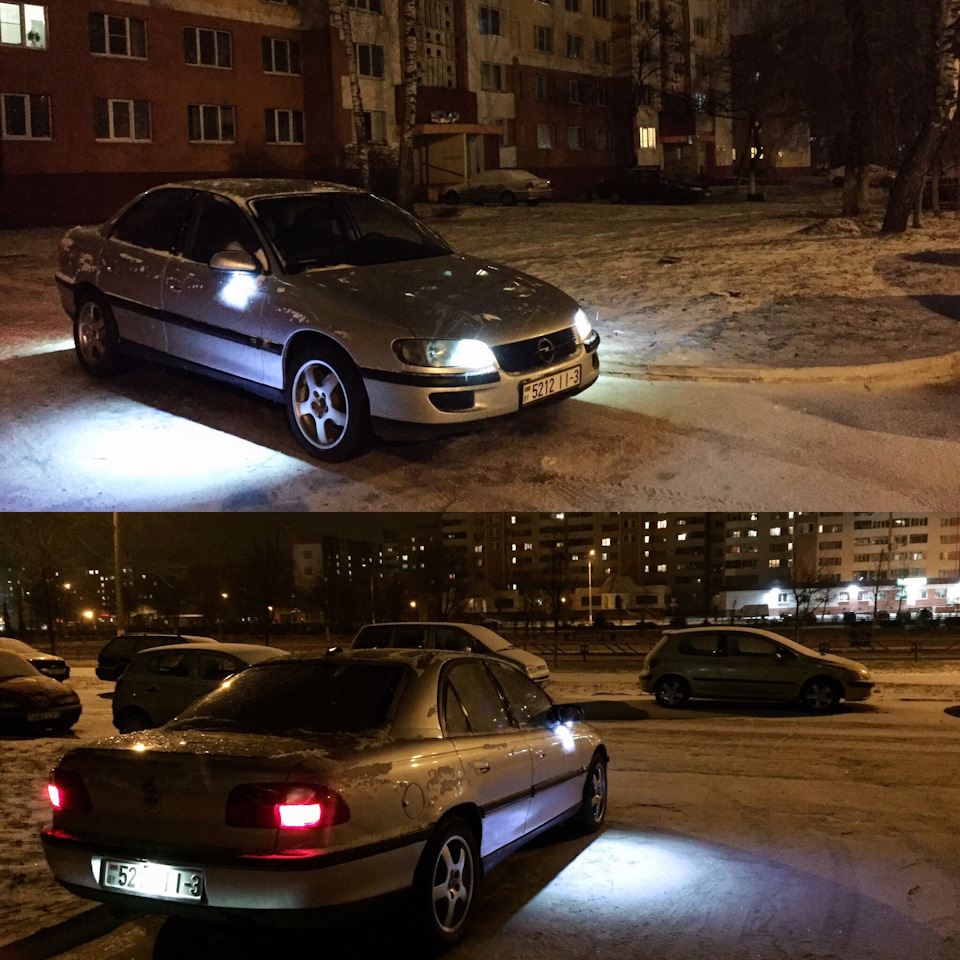

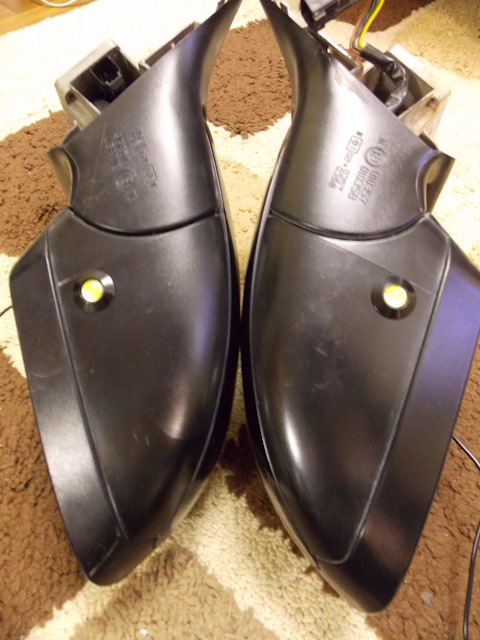

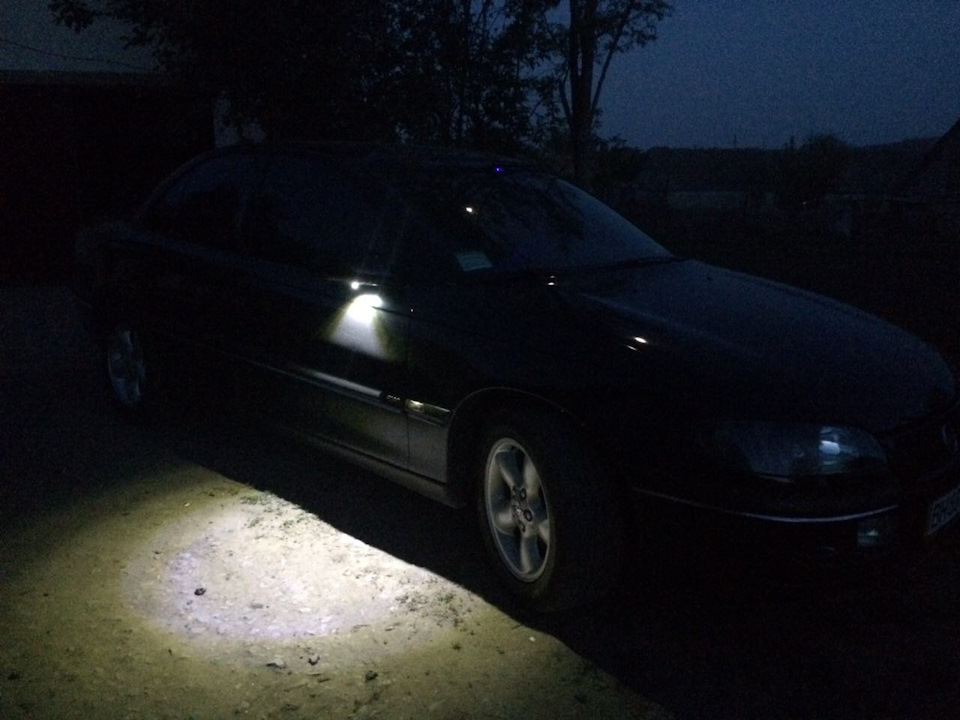

Andrijko Опубликовано 6 мая, 2017 Автор Поделиться Опубликовано 6 мая, 2017 (изменено) Долго я тянул за хвост эту маленькую затею с подсветкой в наружные зеркала — ну и наконец то сегодня я разродился )))По итогу подключено следующим образом — так в омеге управление светом салона, доводчик стеклоподьемников и т.д. идет "минусом", выбрал такое подклюение — "плюс" постоянный от самих фонариков я взял с плафона который находится в передних дверях, а "минус" через реле от доп канала сигналки который отвечает за подключение вежливой подсветки — в результате подсветка в зеркалах работает только когда омега сигналкой снимается с охраны — считаю такой способ удобным. С салонным плафоном не захотел дружить фонарики в зеркалах.Фоточка ))) И видео как оно включается )))) — в живую освещает и в районе задних дверей https://youtu.be/3JeESdbGc_8 Результатом я доволен ) Изменено 6 мая, 2017 пользователем Andrijko Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Админ dovlad Опубликовано 6 мая, 2017 Админ Поделиться Опубликовано 6 мая, 2017 Самое правильное решение! Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Jenya61 Опубликовано 8 мая, 2017 Поделиться Опубликовано 8 мая, 2017 Клево получилось. Но вот только чтоб эти кЕтайские диоды не сгорели через месяц.... Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
Prim Опубликовано 5 августа, 2017 Поделиться Опубликовано 5 августа, 2017 (изменено) месяца 2-3 назад,во дворе увидал такого типа подсветку у соседа в Шкоде.Понравилось.Думал как себе замутить такое)))потом заботы-хлопоты,короче забыл....а тут,-вот оно,Andrijko все уже ,,на блюдечке" приподнес Изменено 5 августа, 2017 пользователем Prim Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
