Данные управления двигателем X25XE Bosch Motronic M2.8.1


Рекомендуемые сообщения

  • Админ

Данные управления двигателем Opel/Vauxhall Omega-B 2,5 1994-00   Engine code: X25XE

System name Bosch Motronic M2.8.1

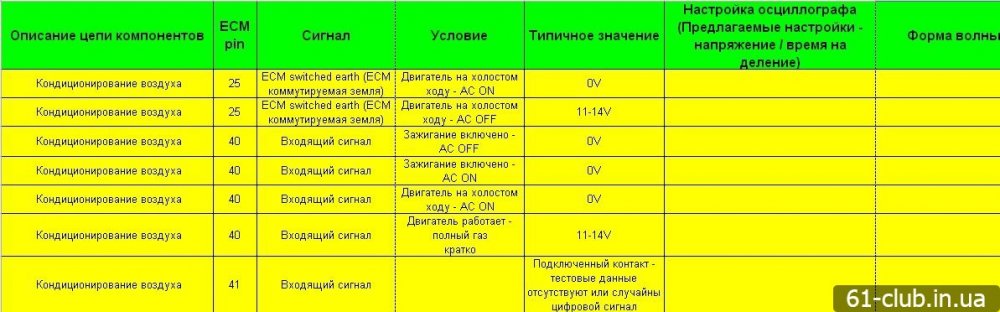

Система кондиционирования.



Разъем со стороны пинов


Разъем со стороны проводов


Описание цепей компонентов, условия и уровни сигналов на выводах ЭБУ






Ссылка на комментарий
Поделиться на другие сайты

  • Админ

Данные управления двигателем Opel/Vauxhall Omega-B 2,5 1994-00   Engine code: X25XE

System name Bosch Motronic M2.8.1



Батарея



Разъем со стороны пинов


Разъем со стороны проводов


Описание цепей компонентов, условия и уровни сигналов на выводах ЭБУ




Ссылка на комментарий
Поделиться на другие сайты

  • Админ

Данные управления двигателем Opel/Vauxhall Omega-B 2,5 1994-00   Engine code: X25XE

System name Bosch Motronic M2.8.1

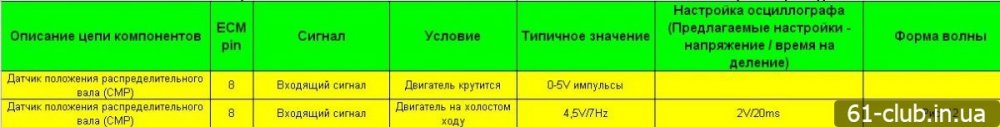

Датчик положения распределительного вала (CMP)



Разъем со стороны пинов


Разъем со стороны проводов


Описание цепей компонентов, условия и уровни сигналов на выводах ЭБУ


Рисунок №12




Ссылка на комментарий
Поделиться на другие сайты

  • Админ

Данные управления двигателем Opel/Vauxhall Omega-B 2,5 1994-00   Engine code: X25XE

System name Bosch Motronic M2.8.1

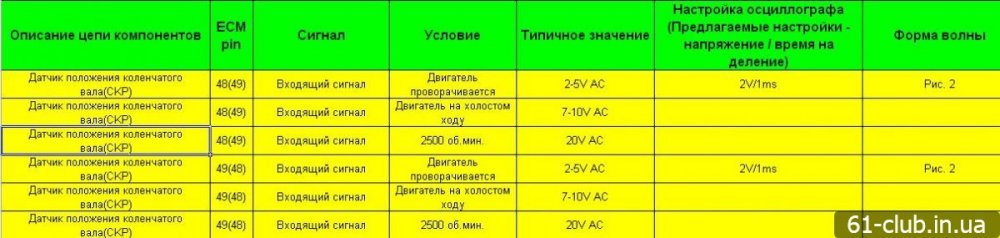

Датчик положения коленчатого вала (CкP)



Разъем со стороны пинов


Разъем со стороны проводов


Описание цепей компонентов, условия и уровни сигналов на выводах ЭБУ


Рисунок №2


Ссылка на комментарий
Поделиться на другие сайты

  • Админ

Данные управления двигателем Opel/Vauxhall Omega-B 2,5 1994-00   Engine code: X25XE

System name Bosch Motronic M2.8.1

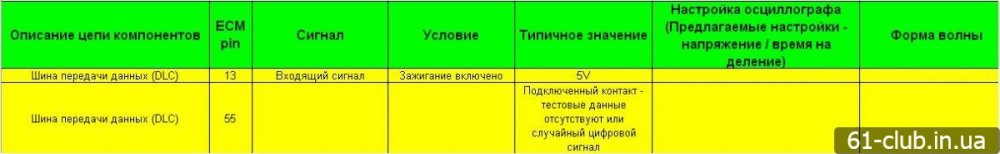

Шина передачи данных (DLC)



Разъем со стороны пинов


Разъем со стороны проводов


Описание цепей компонентов, условия и уровни сигналов на выводах ЭБУ


Ссылка на комментарий
Поделиться на другие сайты

  • Админ

Данные управления двигателем Opel/Vauxhall Omega-B 2,5 1994-00   Engine code: X25XE

System name Bosch Motronic M2.8.1

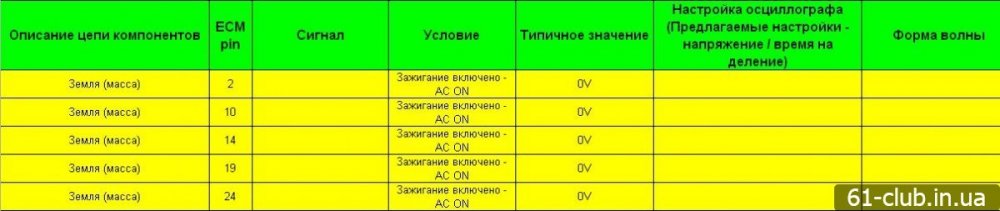

Земля (масса)



Разъем со стороны пинов


Разъем со стороны проводов


Описание цепей компонентов, условия и уровни сигналов на выводах ЭБУ


Ссылка на комментарий
Поделиться на другие сайты

  • Админ

Данные управления двигателем Opel/Vauxhall Omega-B 2,5 1994-00   Engine code: X25XE

System name Bosch Motronic M2.8.1



Земля (масса)-МТ



Разъем со стороны пинов


Разъем со стороны проводов


Описание цепей компонентов, условия и уровни сигналов на выводах ЭБУ


Ссылка на комментарий
Поделиться на другие сайты

  • Админ

Данные управления двигателем Opel/Vauxhall Omega-B 2,5 1994-00   Engine code: X25XE

System name Bosch Motronic M2.8.1

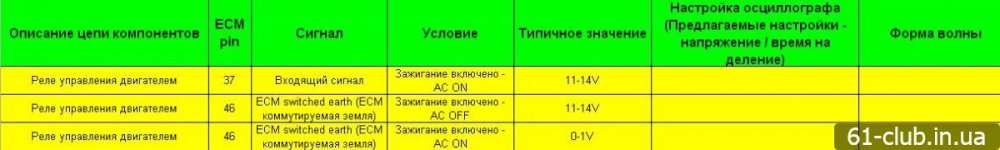

Реле управления двигателем



Разъем со стороны пинов


Разъем со стороны проводов


Описание цепей компонентов, условия и уровни сигналов на выводах ЭБУ


Ссылка на комментарий
Поделиться на другие сайты

  • Админ

Данные управления двигателем Opel/Vauxhall Omega-B 2,5 1994-00   Engine code: X25XE

System name Bosch Motronic M2.8.1

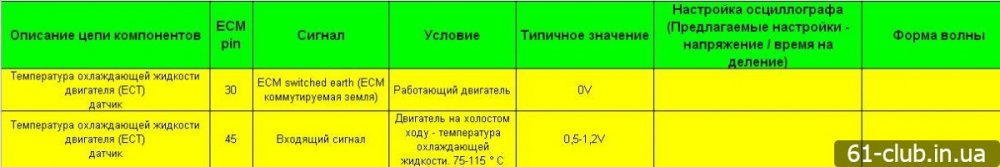

Температура охлаждающей жидкости двигателя (ECT)
датчик



Разъем со стороны пинов


Разъем со стороны проводов2.JPG

Описание цепей компонентов, условия и уровни сигналов на выводах ЭБУ


Датчик температуры и данные для его проверки.



Ссылка на комментарий
Поделиться на другие сайты

  • Админ

Данные управления двигателем Opel/Vauxhall Omega-B 2,5 1994-00   Engine code: X25XE

System name Bosch Motronic M2.8.1

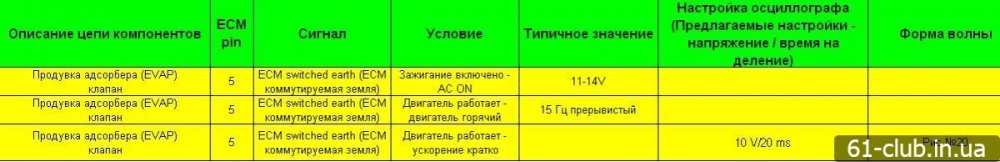

Продувка адсорбера (EVAP)
клапан



Разъем со стороны пинов


Разъем со стороны проводов


Описание цепей компонентов, условия и уровни сигналов на выводах ЭБУ


Рисунок №20


Ссылка на комментарий
Поделиться на другие сайты

  • Админ

Данные управления двигателем Opel/Vauxhall Omega-B 2,5 1994-00   Engine code: X25XE

System name Bosch Motronic M2.8.1

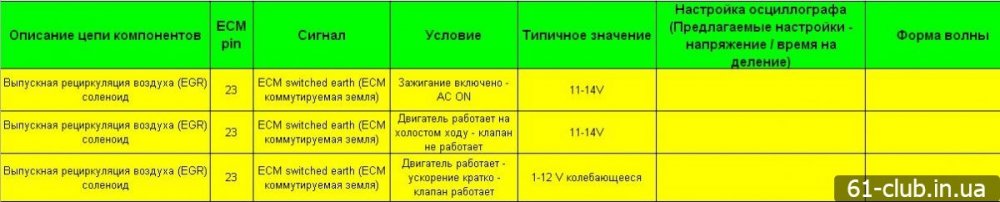

Выпускная рециркуляция воздуха (EGR)
соленоид



Разъем со стороны пинов


Разъем со стороны проводов


Описание цепей компонентов, условия и уровни сигналов на выводах ЭБУ


Ссылка на комментарий
Поделиться на другие сайты

  • Админ

Данные управления двигателем Opel/Vauxhall Omega-B 2,5 1994-00   Engine code: X25XE

System name Bosch Motronic M2.8.1

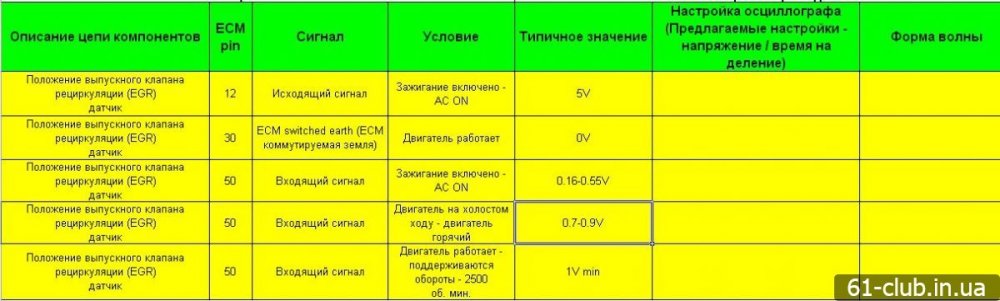

Положение выпускного клапана рециркуляции (EGR)
датчик



Разъем со стороны пинов


Разъем со стороны проводов


Описание цепей компонентов, условия и уровни сигналов на выводах ЭБУ


Клапан ЕГР с датчиком положения и данные для его проверки.






Ссылка на комментарий
Поделиться на другие сайты

  • Админ

Данные управления двигателем Opel/Vauxhall Omega-B 2,5 1994-00   Engine code: X25XE

System name Bosch Motronic M2.8.1

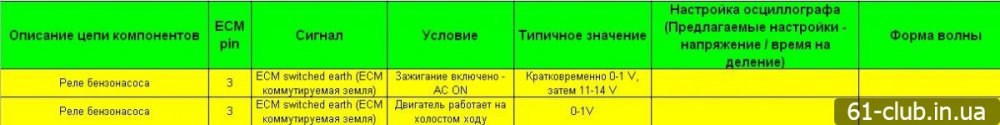

Реле бензонасоса



Разъем со стороны пинов


Разъем со стороны проводов


Описание цепей компонентов, условия и уровни сигналов на выводах ЭБУ


Ссылка на комментарий
Поделиться на другие сайты

  • Админ

Данные управления двигателем Opel/Vauxhall Omega-B 2,5 1994-00   Engine code: X25XE

System name Bosch Motronic M2.8.1

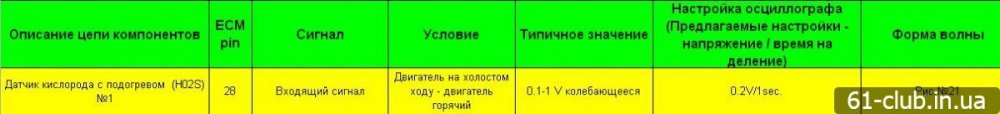

Датчик кислорода с подогревом  (H02S) №1



Разъем со стороны пинов


Разъем со стороны проводов2.JPG

Описание цепей компонентов, условия и уровни сигналов на выводах ЭБУ


Рисунок №21




Примечание*

Датчик кислорода с подогревом  (H02S) №2 находится на пину №47. Показания и данные для настройки те же.

Ссылка на комментарий
Поделиться на другие сайты

  • Админ

Данные управления двигателем Opel/Vauxhall Omega-B 2,5 1994-00   Engine code: X25XE

System name Bosch Motronic M2.8.1

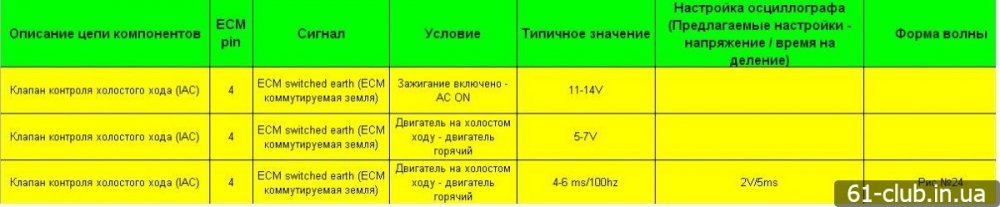

Клапан контроля холостого хода (IAC)



Разъем со стороны пинов


Разъем со стороны проводов


Описание цепей компонентов, условия и уровни сигналов на выводах ЭБУ


Рисунок №24


Ссылка на комментарий
Поделиться на другие сайты

  • Админ

Данные управления двигателем Opel/Vauxhall Omega-B 2,5 1994-00   Engine code: X25XE

System name Bosch Motronic M2.8.1

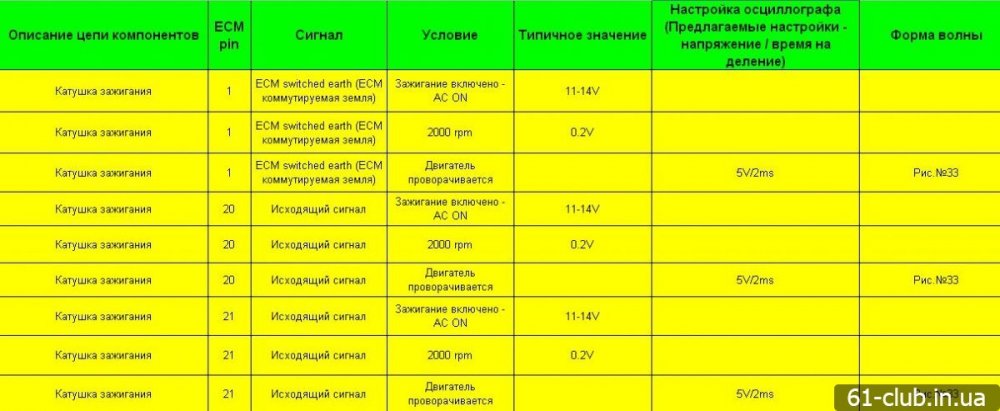

Катушка зажигания



Разъем со стороны пинов


Разъем со стороны проводов


Описание цепей компонентов, условия и уровни сигналов на выводах ЭБУ


Рисунок №33




Ссылка на комментарий
Поделиться на другие сайты

  • Админ

Данные управления двигателем Opel/Vauxhall Omega-B 2,5 1994-00   Engine code: X25XE

System name Bosch Motronic M2.8.1

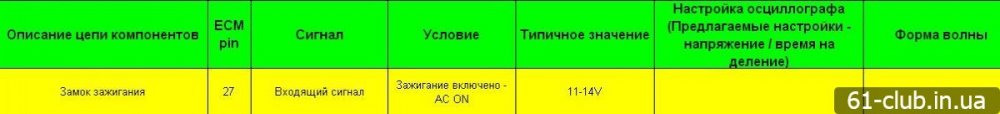

Замок зажигания



Разъем со стороны пинов


Разъем со стороны проводов


Описание цепей компонентов, условия и уровни сигналов на выводах ЭБУ


Ссылка на комментарий
Поделиться на другие сайты

  • Админ

Данные управления двигателем Opel/Vauxhall Omega-B 2,5 1994-00   Engine code: X25XE

System name Bosch Motronic M2.8.1

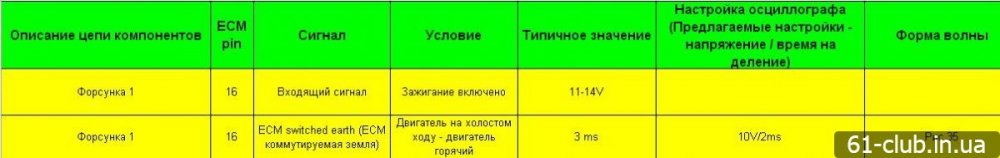

Форсунка №1



Разъем со стороны пинов


Разъем со стороны проводов


Описание цепей компонентов, условия и уровни сигналов на выводах ЭБУ


Рисунок №35




Примечание*

Для остальных форсунок условия и уровни сигналов аналогичные.

Форсунка №2 - 16 пин

Форсунка №3 - 35 пин

Форсунка №4 - 34 пин

Форсунка №5 - 15 пин

Форсунка №6 - 33 пин



Ссылка на комментарий
