Вход в режим диагностики и чтение ошибок LCD панели ООА и ОСБ

[dovlad]

Эксклюзивно для 61-Club

  LCD приборная панель как  и система впрыска Motronic способна само тестироваться. Так же она может запоминать, сохранять и выводить информацию об ошибках.

  Для входа в режим диагностики необходимо замкнуть клеммы "А" и "D" диагностического разъема автомобиля.

  Для тех кто самостоятельно устанавливал(ет) LCD панель на свой автомобиль рекомендую сразу же  проложить линию диагностики и в дальнейшем не придется лишний раз снимать приборку. Сделать это очень просто. Необходимо с клеммы "13" разъема "Х8" (белый разъем LCD панели) протянуть провод к диагностическому разъему автомобиля и подключить его к клемме с маркировкой "D". Если же по какой то причине это не сделано достаточно снять LCD приборную панель и клемму "13" разъема "Х8" замкнуть на корпус.

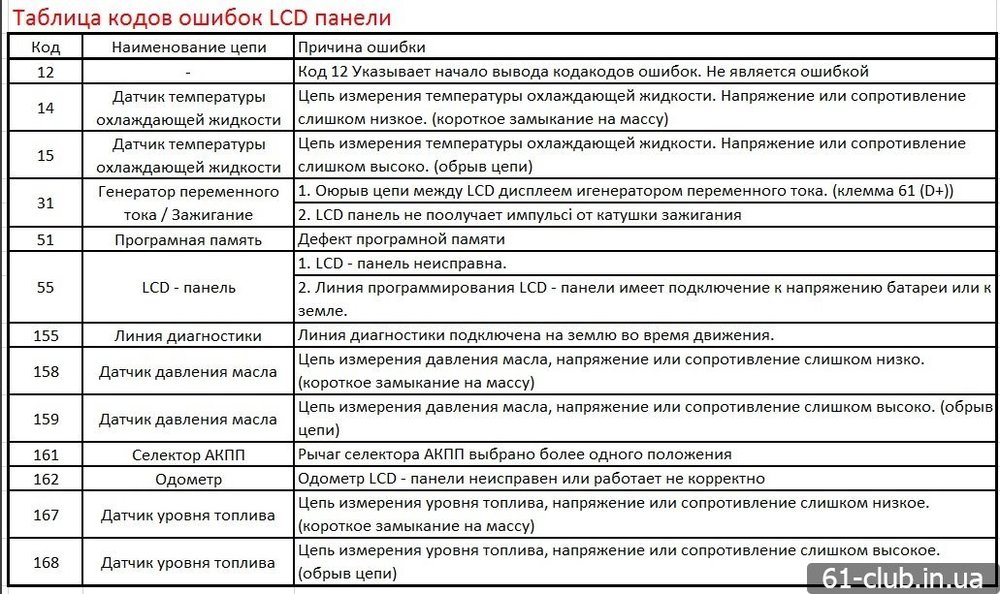

  Сохраненные коды ошибок мигают в секции спидометра когда LCD панель находится в режиме диагностики. Коды ошибок выводятся в цифровой форме в порядке возрастания. Каждый код ошибки мигает  три раза и будет повторяться до тех пор пока LCD приборная панель будет находится в режиме диагностики.

  Сохраненные коды неисправности стираются нажатием правой клавиши на LCD приборной панели обозначенной символом "О". При снятии клеммы с аккумуляторной батареи ошибки сами не удаляются. Ошибки могут аннулироваться если в последующих 21-м запуске двигателя они ни разу не повторятся.



При перепечатывании данной информации ссылка на  http://61-club.in.ua обязательна.

[Kuzka]

Ничего себе))

[dovlad]

И еще по LCD приборкам будет инфа.

[ALEKS87-LCD]

очень полезная информация ... !   +

[dovlad]

очень полезная информация ... !   +

Спасибо Саня!!!
