Ремонт OP-COM

[Kuzka]



Всем привет !
Я писал недавно про свои попытки перешить OP-COM v6 с китайским одноразовым чипом. Как и ожидалось вышел отличный кирпич.
Но горело починить, опять же помер AFL в машине, что давало определенный стимул к действиям.
Ниже приведена инструкция по реанимации OP-COM v6.
Я решил выложить ее потому что большинство имеющихся постов про восстановление OP-COM NEW, а конккретно про мой я ничего не нашел. Там конечно почти все также, но все таки немного иначе ;-)
Итак нам надо :
1. Руки
2. Дохлый ( или не дохлый ) OP-COM

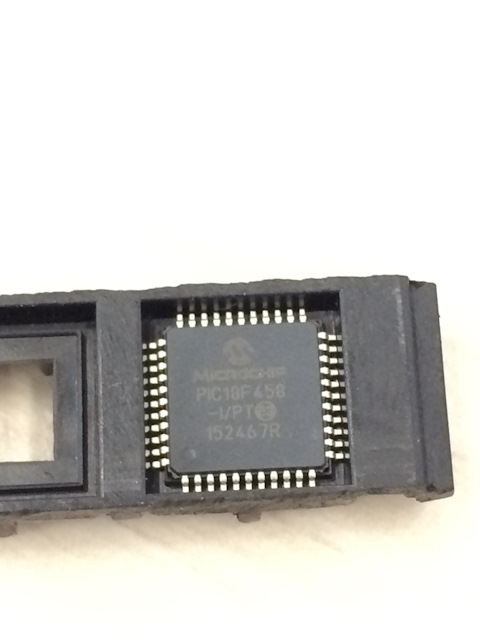

3. Микросхема PIC18F458

4. Программатор ( например PicKit2 )
5. Компьютер
6. Маленько проводов и паяльник.

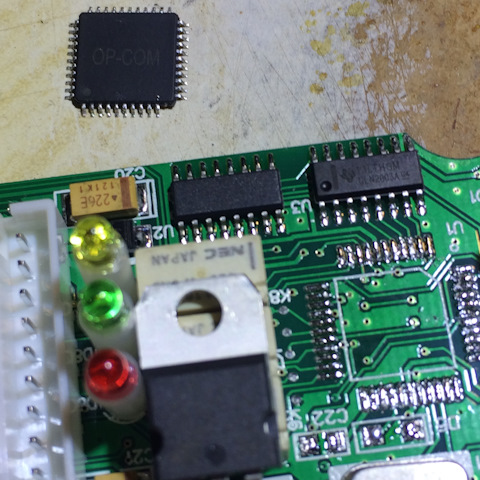

Выковыриваем китайский чип

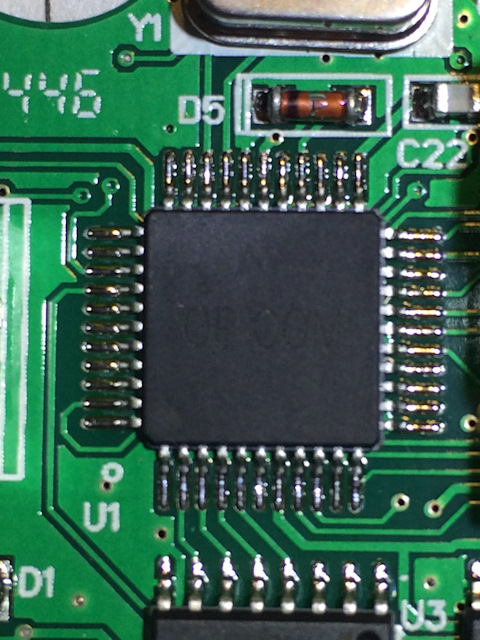

Вот он какой — есть только надпись OP-COM

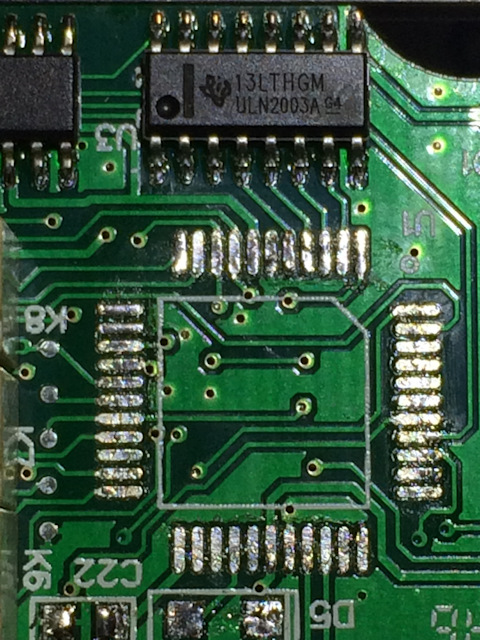

Стараемся оставить площадки как можно ровнее



Хотя бы так



Теперь о доработке самого OP-COMа

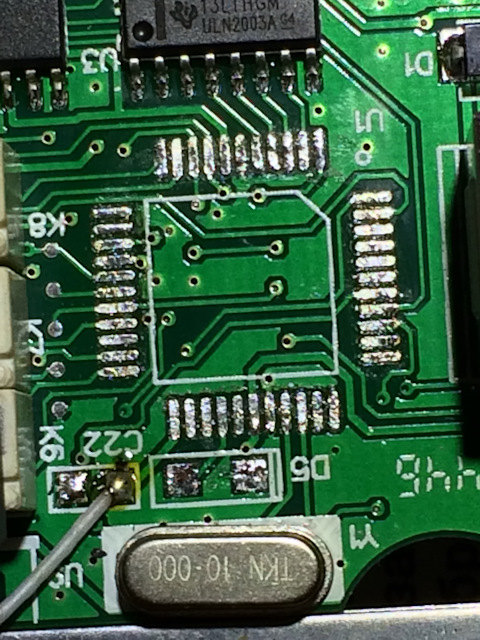

Необходимо выпаять конденсатор С22 и диод D5 :

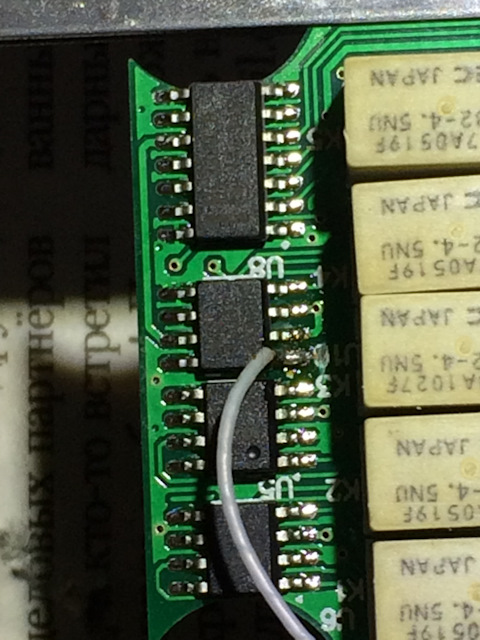

И сделать перемычку от C22 на 1 ногу U8. Существующую дорожку от ноги 1 U8 необходимо перерезать ( см фото )

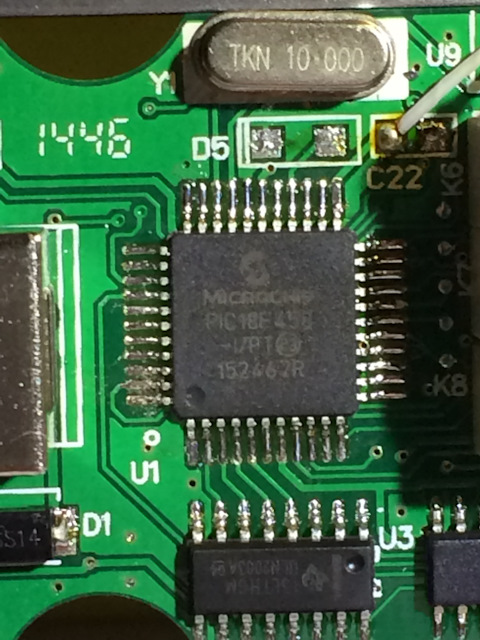

Ставим микросхему на место







Так уже лучше





Теперь по железу OP-COM стал нормальным, но его необходимо прошить. Для этого берем любой подходящий программатор ( ниже пример с PicKit2 ) и подключаемся по следующей схеме :



Выходы ног программатора:







Как подключиться — это на вкус и цвет. Я использовал готовые контактные площадки.





Вот такая осьминожка выходит





Далее подключаем программатор:





И запускаем его программу:

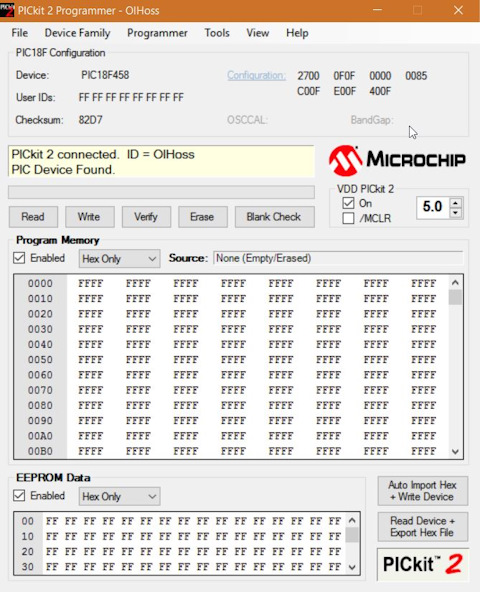

Обратите внимание на верхнюю часть — PIC нашелся и определился !
Теперь нажимаем кнопку 'Auto Import Hex and Write device'
Выбирайте прошивку OP-COM. Единственное условие — она должна быть с бутлоадером. Я бы рекомендовал версию 1.39

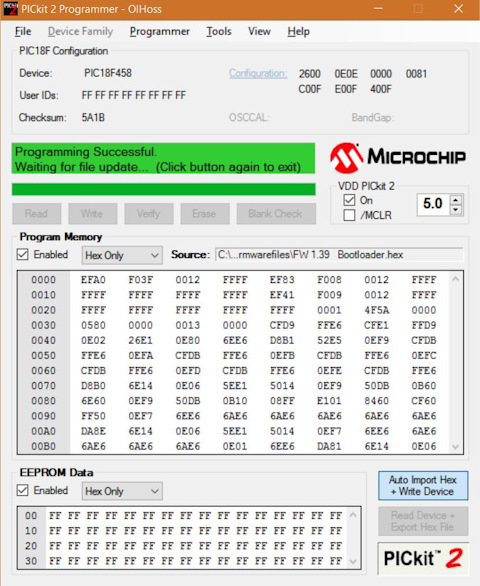

Начнется прошивка и достаточно быстро вы увидите красивую надпись



Нажмите кнопку еще раз и программатор можно отключать.



Все — у вас есть рабочий, полнофункциональный OP-COM с версией прошивки 1.39
Можете апгрейдить ее сколько хотите ипользуя стандартные приложения — программатор больше не нужен.

Ну и, для теста, я сегодня посмотрел что происходит у меня. Ничего неожиданного нет ;-) Над ошибкой AFL работаем, ошибка ПП — глюк, и парктроники мерзли зимой.



Первый экран





Выбираем MY





Общий скан





Ошибка AFL





Ошибка ПП



Кстати, Винда 10 — все работает !

Всем удачи !





Спасибо автору за статью

[dovlad]

Полезно, особенно для тех кто дружит с паяльником!

[rasum]

зарегистрировался специально чтоб написать сюда:

во-первых, спасибо за инструкцию, буду заказывать чип и программатор и восстанавливать свой оп-ком.

во-вторых, китайцы - козлы, плату v6 маркируют как v5, а одноразовый чип перемаркировывают как многоразовый.. в итоге я купил этот хлам, он при прошивке сдох. я купил ещё один у другого продавца(сейчас жду когда придёт), а погуглив узнаю, что это тоже фейк.. ну да ладно, буду переделывать в нормальные :)

[dovlad]

По началу одноразовый чип был легко распознаваемым. Но далее они начали более искусно маскировать его под оригинал)
